无极绳绞车梭车的组成与穿绳预紧方法

时间:2021-10-14 14:31:21 点击:33 次 来源:洛阳乾冠矿山机械设备有限公司
  矿井下运输主要设备多采用无极绳绞车,其中起到牵引作用的部件就是梭车,不论是钢丝绳的预紧还是绞车运行,都离不开梭车,所以就需要操作及相关人员充分了解梭车,这里乾冠小编就为大家介绍无极绳绞车梭车的组成与穿绳预紧方法,以供参考。

  一、无极绳绞车梭车的组成


  梭车是用来牵引矿车、平板车、材料车等车列,同时具有固定钢丝绳和储存钢丝绳等功能。前后两端是碰头,通过连接环与车列相联。梭车主要由以下几部分组成:车架、储绳轮、楔块、护绳装置、车轮组件等。
无极绳绞车梭车
  1、车架:梭车车架主要由架体、碰头组成,车架两端安装碰头,车轮组件安装在架体上,组成行走机构,起行走和承载作用。
  2、储绳轮:梭车安装有一个储绳轮,可储存钢丝绳,以备巷道延深开采或缩短运距之用。收绳(放绳)时先拔出固定销,手工摇转储绳轮,钢丝绳逐渐缠绕于储绳轮上(钢丝绳逐渐脱离储绳轮),满足要求后插入固定插销。同时,为防止摇转储绳轮时发生反转,梭车上还有一套棘轮机构。
  3、楔块(紧绳装置):梭车前后有两个楔块,钢丝绳两端穿过楔块,拧紧压紧螺栓压紧钢丝绳,收绳放绳时松开一个楔块,把钢丝绳卷入或卷出储绳轮,楔块起固定钢丝绳的作用。

  二、无极绳绞车梭车穿绳预紧方法


  1、穿绳方法:无极绳绞车梭车穿绳方法是先把钢丝绳放置在梭车附近(梭车尽可能靠近绞车),钢丝绳应放在特制的平板车上或吊挂起来,以便拉绳时易转动,然后拉钢丝绳(轨道中间绳)至回绳站,穿过回绳轮轨道一侧再拉到绞车处,钢丝绳头穿过张紧器绞车后,经梭车牵引板到储绳轮,另一个绳头经梭车牵引板至钢丝绳固定装置固定牢固。

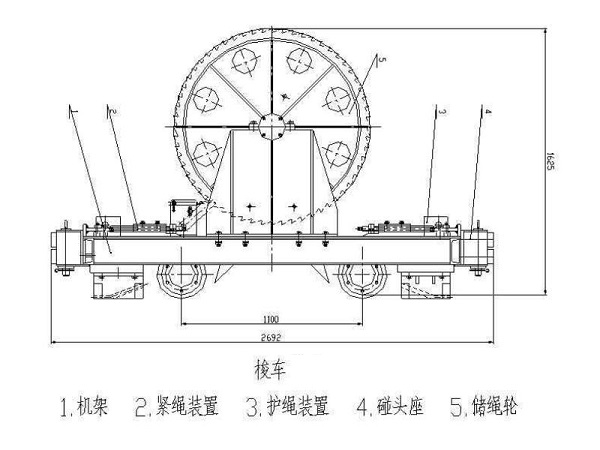

无极绳绞车梭车简图
  2、预紧方法:固定钢丝绳一个绳头,将钢丝绳一个绳头穿过梭车牵引板和制动爪后,固定在梭车的固定装置中。拉紧钢丝绳,点动绞车将巷道中多余的钢丝绳存于梭车处,将绳头穿过梭车牵引板和制动爪后固定于储绳轮上,转动储绳轮收紧钢丝绳,再用5吨葫芦拉紧钢丝绳,当达到要求的预紧力时,把钢丝绳在梭车固定牢靠。

  以上就是乾冠小编整理介绍的无极绳绞车梭车的组成与穿绳预紧方法,希望能对大家有所帮助。洛阳乾冠矿山机械有限公司作为一家专注生产矿山机械设备的无极绳绞车配件厂家,不仅可以提供质量稳定的无极绳绞车梭车,还能提供其他如张紧装置、轮组等全套配件,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
