可摘挂抱索器需满足哪些生产要求?整体部分相统一

时间:2020-12-16 09:10:47 点击:188 次 来源:洛阳乾冠矿山机械设备有限公司
       猴车抱索器是猴车(矿山架空乘人索道)的主要组成部件之一,按照结构可分为固定抱索器、活动抱索器、可摘挂抱索器等几类,其中,可摘挂抱索器适用于巷道运输工作,适应坡度加大,可以使吊椅不受请教的限制,使用方便灵活,既能运输矿工,也能运输货物,应用广泛。那么,可摘挂抱索器需满足哪些生产要求呢?下面,乾冠小编为大家分享一下相关知识吧。


  一、可摘挂抱索器各部件生产要求



  1、内外抱卡


  (1)材料至少应符合GB/T 3077中35CrMo机械性能的要求,并应作缺口冲击验证,试验应符合GB/T 229中的规定。

  (2)锻后应进行退火处理后再调质处理,硬度为225HB~255HB。

  (3)热处理后应进行探伤检测,探伤方法应符合JB/T 4730的规定,检验质量等级不低于Ⅱ级。

  (4)锻后非加工表面的粗糙度Ra应不大于100 μm。

  (5)钳口弧面的圆柱度应符合GB/T 1184中7级的要求:钳口两端应倒圆,圆弧半径不小于3mm。

  (6)钳口弧面应进行表面淬火,淬硬层深度为1.5 mm~2. 5 mm,硬度为40 HRC~ 45 HRC。

  (7)所有加工尺寸公差、位置公差和形状公差应符合GB/T 1184中8级的要求。

  (8)内、外抱卡非加工表面应采用喷砂处理方法清除表面毛刺、锈迹和油污。

  (9)表面应浸锌或喷涂处理,镀(涂)层厚度应不小于0.2 mm。


  2、轴销


  (1)材料至少应符合GB/T 3077中40Cr机械性能的要求。

  (2)精加工前应进行调质处理,硬度为225HB~255HB。

  (3)销轴表面粗糙度Ra应不大于3.2 μm。

  (4)销轴的加工尺寸公差和形位公差应符合GB/T 1184中7级的要求。

  (5)表面镀铬,镀层厚度应不小于0.015 mm。


  3、导向翼


  (1)金属导向翼应摆动灵活,当上摆8°时应能自由下落,并应保证导向翼底面总长的2/3与钢丝绳结合。

  (2)非金属导向翼前端应具有与钢丝绳直径相吻合的弧面,在额定压力作用下不应出现变形和开裂。

  (3)内外抱卡夹持与适用钢丝绳等直径的芯棒后,导向翼翼尖偏离抱索弧面中心线的距离不大于3mm。


  4、抱紧弹簧


  (1)材料至少应符合GB/T 1222中50CrVA机械性能的要求。

  (2)弹簧的力学性能应满足设计要求,使用寿命至少应达到50万次。

  (3)应按JB/T 4730的Ⅱ级标准进行表面磁粉探伤。

  (4)弹簧表面应进行防锈处理,不宜采用电化学方法。

  (5)扭力杆弹簧的同轴度应符合GB/T 1184中7级的要求。

  (6)碟形弹簧的导向件表面硬度应不小于55 HRC;表面粗糙度应小于3.2μm。

  (7)螺旋弹簧的高径比b值应不大于5.3,否则应进行稳定性验算或加装导向件,导向件与弹簧的间隙为7 mm~8 mm。


  5、滚轮


  (1)滚轮轮体应采用耐磨非金属材料。

  (2)滚轮的外圆尺寸和内孔尺寸以及同轴度应符合GB/T 1184中7级的要求。


  6、主轴


  (1)材料至少应符合GB/T 3077中40Cr机械性能的要求。

  (2)应按JB/T 4730的Ⅱ级标准进行表面磁粉探伤。

  (3)应进行调质处理,调质后硬度应大于360HB。

  (4)主轴表面粗糙度Ra应不大于3.2μm。

  (5)主轴的加工尺寸公差和形位公差应符合GB/T 1184中7级的要求。

  (6)表面镀铬,镀层厚度应不小于0.015 mm。


  7、连杆系统


  (1)连杆不应有裂纹及弯曲变形。

  (2)连杆应运转灵活。

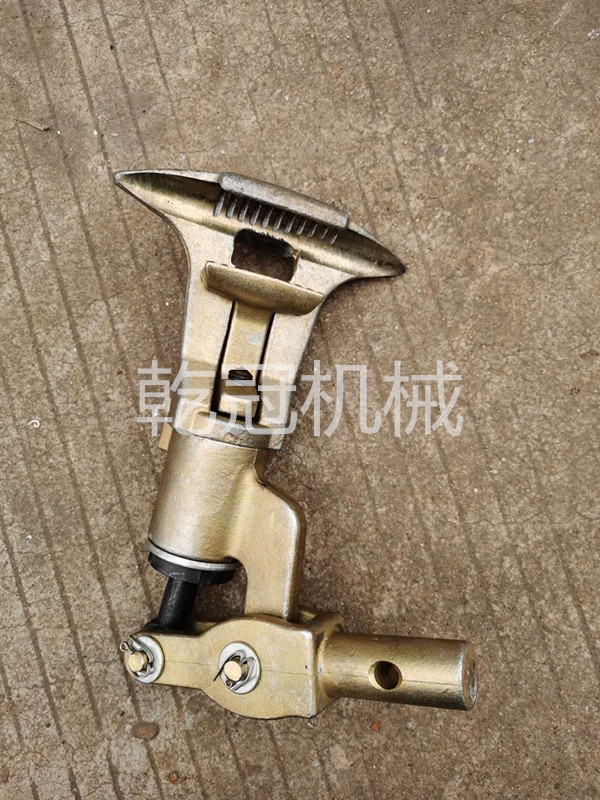

可摘挂抱索器

  二、可摘挂抱索器的整体生产要求


  1、产品应符合GB 12352中的有关规定及本标准的要求,并按经规定程序批准的图样及技术文件制造。

  2、所有零件的材料应附有材质报告,并应进行抽检,合格后方可使用。

  3、锻件不应有夹层、折叠、裂纹、结疤和夹渣等缺陷,并符合JB/T 5000.8的规定。

  4、图样上未标注公差的尺寸,应符合GB 1804中公差等级为m(中等级)的规定。

  5、所有外购件和标准件应有出厂合格证和相关检测报告;高强度紧固件还应附有材质报告和热处理报告。

  6、钳口的至大开口尺寸应大于钳口公称直径的10 %。

  7、单线循环式索道可摘挂抱索器在客车处于不利情况下防滑力应不小于客车重力分力的3倍,且不应小于客车允许的至大总重量。

  8、可摘挂抱索器应按5倍的额定承载力进行静强度试验且持续时间不小于20 min后主要受力构件不应出现塑性变形、裂纹或损坏。

  9、可摘挂抱索器在试验台上做50万次开合试验后主要受力构件不应出现塑性变形、裂纹或损坏。

  10、可摘挂抱索器整机在试验台上做50万次整机振动试验后主要受力构件不应出现塑性变形、裂纹或损坏。

  11、可摘挂抱索器在线应能在额定速度下连续准确脱开挂结各50次。

  以上就是可摘挂抱索器需满足哪些生产要求的相关内容介绍。通过上述内容可知,可摘挂抱索器的生产要求非常严格,既涉及每个零部件,还有总体要求,要做到整体与部分相统一。大家在选择产品时要注意选好的生产厂家。洛阳乾冠矿机生产的猴车抱索器质量优异,性能良好,持久耐用,欢迎有需要的客户致电咨询。
